法兰制造标准

】 产品详细参数 浏览 次

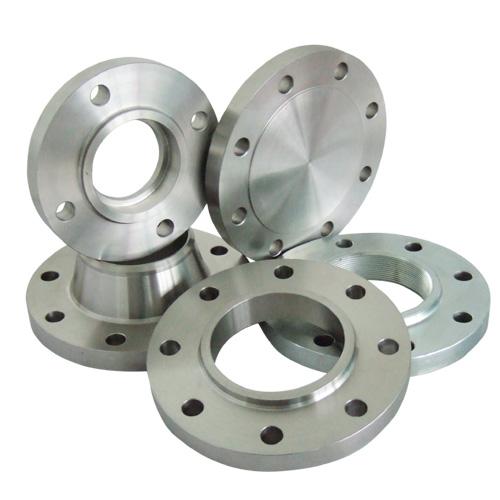

法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

美标系列 American Standard Series
标准号 通径范围 压力等级
ANSI B 16.5(88) 1/2"-24" Class 150、300、600、900、1500、2500
ANSI B 16.47(90) 26"-60" Class 150、300、600、900
ASME B 16.5(96) 1/2"-24" Class 150、300、600、900、1500、2500
ISO7005-1(92) 1/2"-24" PN2.0 5.0 11.0 15.0 26.0 42.0
BS4504-3.1(89) 1/2"-24" Class 150、300、600、900、1500、2500
JPI 7S-15-93 1/2"-24" Class 150、300、600、900、1500、2500
NF E29-203 1/2"-24" PN2.0 5.0 11.0 15.0 26.0 42.0
API605-81 26"-60" Class 150、300、600
ASME B 16.36(96) 1"-24" Class 300、400、600、900、1500、2500


德标系列 German Standard Series
标准号 通径范围 压力等级
DIN 2630 WN DN1200-DN2400 1 Bar
DIN 2631 WN DN10-DN3600 6 Bar
DIN 2632 WN DN200-DN3000 10 Bar
DIN 2633 WN DN10-DN2000 16 Bar
DIN 2634 WN DN200-DN1000 25 Bar
DIN 2635 WN DN10-DN500 40 Bar
DIN 2636 WN DN10-DN400 64 Bar
DIN 2637 WN DN10-DN350 100 Bar
DIN 2638 WN DN10-DN300 160 Bar
DIN 2573 PL DN10-DN500 6 Bar
DIN 2576 PL DN10-DN500 10 Bar
DIN 2527 PL DN10-DN500 6 10 16 25 40 Bar
DIN 2501 WN DN15-DN500 10 16 25 40 63 100 160 250 320 400 Bar
DIN 2566 TH DN15-DN500 10 16 Bar
DIN 2655 PL DN15-DN500 0.25 0.6 1.0 1.6 2.5 4.0 Bar
DIN 2656 PL DN15-DN500 0.25 0.6 1.0 1.6 2.5 4.0 Bar


日标系列 Japanese Standard Series
标准号 通径范围 压力等级
JIS B 2220 PL DN10-DN400 5K
JIS B 2220 SO DN450-DN1000 5K
JIS B 2220 PL DN10-DN225 10K
JIS 2220 SO DN250-DN1000 10K
JIS 2220 SO DN10-DN1200 16K 20K 30K
JIS 2220 WN DN15-DN400 30K




国标系列 National Standard Series
标准号 通径范围 压力等级
GB/T 9112-9113.4-2000 DN10-DN2000 PN 0.25 0.6 1.0 2.5 4.0 6.3 10.0 16.0 Mpa
JB/T 74-86.2-94 DN10-DN1600 PN 0.25 0.6 1.0 2.5 4.0 6.3 10.0 16.0 20.0 Mpa
HG 20592-20626-97 DN10-DN2000

PN 0.25 0.6 1.0 2.0 2.5 4.0 5.0 6.3 10.0 11.0
15.0 16.0 25.0 26.0 42.0 Mpa

SH 3406-96 DN10-DN1500 PN 1.0 2.0 5.0 6.8 10.0 15.0 25.0 42.0 Mpa
GB/T 17241.1-17241.7 DN10-DN4000 PN 0.25 0.6 1.0 1.6 2.0 2.5 4.0 5.0 Mpa
GB/T 15530.1-15530.8 DN10-DN1800 PN 0.6 1.0 1.6 2.0 2.5 4.0 5.0 Mpa

电力部系列 Power Ministry Series
标准号 通径范围 压力等级
D-GD86-0510-0537 DN15-DN2000 PN 0.25 0.6 1.0 1.6 2.5 4.0 6.4 10.0 Mpa
DG0511-0541 DN15-DN1000 PN 0.25 0.6 1.0 1.6 2.5 4.0 6.4 10.0 20.0 32.0 Mpa

压力容器系列 Pressure Vessel Series
标准号 通径范围 压力等级
JB/T 4701-2000(甲型) DN300-DN2000

PN 0.25 0.6 1.0 1.6 10.0 Mpa

JB/T 4702-2000(乙型) DN300-DN3000 PN 0.25 0.6 1.0 1.6 2.5 4.0 Mpa
JB/T 4703-2000(长颈) DN300-DN2000 PN 0.6 1.0 1.6 2.5 4.0 6.4 Mpa
船用系列 Shipping Series
标准号 通径范围 压力等级
GB573-581-76 DN20-DN500 PN 0.6 1.0 1.6 2.5 4.0 6.4 Mpa
GB2506-2507-89 DN10-DN2000 PN 0.25 0.6 1.0 1.6 2.5 Mpa
GB4450-84 DN20-DN500 PN 0.6 1.0 1.6 Mpa
GB10746-10749-89 DN10-DN600 PN 0.6 1.0 1.6 2.5 4.0 6.4 Mpa
